MIR SYSTEMS
고효율 MIR 건조기술의 소개
- 파장영역 2.0 ~ 6.0 μm 범위의 전자기파이며, 중적외선(Medium wave Infra Red)이라고 함.
- 열복사란 물질을 구성하는 원자의 집단이 열에 의하여 들뜨게 되어, 그 결과 전자기파를 복사하는 현상을 말하며, 온도복사 혹은 열방사라고도 함.
- MIR 에너지는 코팅된 금속이나, 비금속 계열의 제품건조에 가장 적합한 파장대역을 가지고 있으며, 특히 수성 도료, 고분자수지(플라스틱), 유리 등의 건조에 탁월한 고효율 특성을 가짐.
- 기존 IR 건조시스템과 유사하며, IR 방출파장 중 실제 건조에 가장 영향을 주는 파장대역에 해당함.

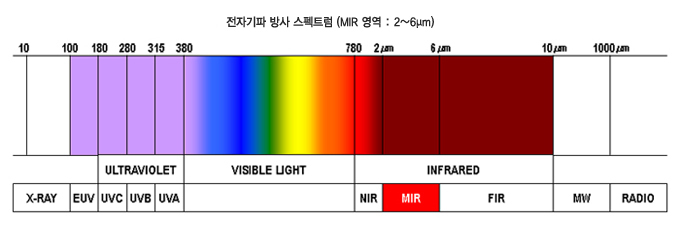

전자기파 방사 스펙트럼 (MIR 영역: 약 2~6 μm)
MIR 건조시스템의 이점
- 컴팩트한 구조의 MIR 조사시스템과 전원장치로 이루어져 적용 및 설치가 용이함.
- 다양한 구조와 용량에 대하여 모듈장치가 표준화되어 있어 응용시스템을 쉽게 구축할 수 있음.
- 인쇄장비제조, 코팅설비제조, FPD 생산라인 등의 MIR 건조에 대한 기본지식이 없는 분야에서도 모듈화된 시스템을 이용하여 간편하게 MIR 건조시스템을 구성이 가능함.
- 필요한 모듈과 전원장치만 선택적으로 사용할 수 있어 설비 제조원가를 절감할 수 있음.
- 다양한 입출력 신호를 지원하므로 주변 장비와의 인터페이스가 용이함.

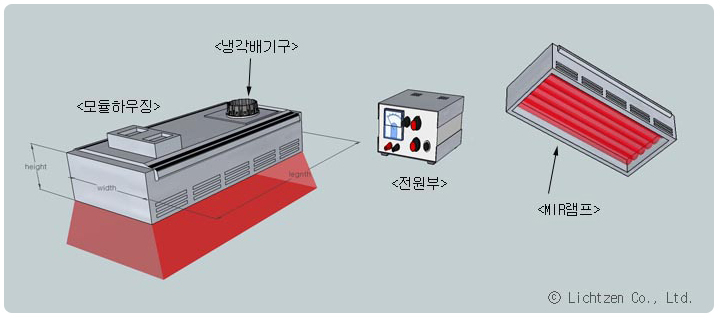

시스템 외관

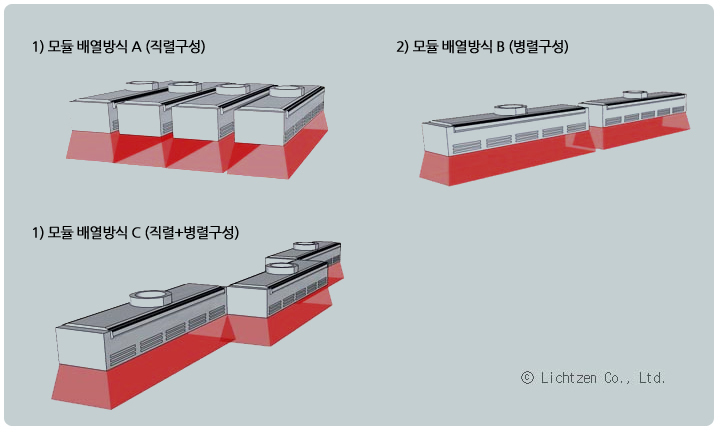

시스템 구성 방법
시스템 사양
MD 타입 (더블 어레이)
| 항목 | MS4-8 | MS3-6 | MS6-13 | MS9-19 | MS12-13 | MS21-25 | MS12-13 |
|---|---|---|---|---|---|---|---|
| 모듈 하우징 (Module Housing) |
1070 | 1070 | 1070 | 1070 | 1000 | 1000 | 1000 |
| 200 | 200 | 400 | 900 | 460 | 460 | 460 | |
| 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
| 램프 배열방식 (컨베이어 방향기준) |
횡 | 횡 | 횡 | 횡 | 종 | 종 | 사 |
| 하우징 재질 (SUS / Steel) |
○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 유효 건조폭 (mm) | 600 | 600 | 600 | 600 | 800 | 800 | 800 |
| 발광장 (mm) | 700 | 700 | 700 | 700 | 350 | 350 | 350 |
| 전장 (mm) | 850 | 850 | 850 | 850 | 850 | 850 | 850 |
| 램프 용량 (W) | 2100 | 2100 | 2100 | 2100 | 1050 | 1050 | 1050 |
| Wattage / Cm (W/Cm) |
30 W/Cm | ||||||
| 램프 전압 (V) | 110 | 110 | 110 | 110 | 55 | 55 | 55 |
| 램프 수량 (EA) | 4 | 3 | 6 | 9 | 12 | 24 | 12 |
| 모듈 용량 | 8.4 | 6.3 | 12.6 | 18.9 | 12.6 | 25.2 | 12.6 |
| 입력 전원 | 220V, 1P | 220V, 1P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P |
| 냉각방식 (공냉식) | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 리플렉터 (스테인레스 / 알루미늄) | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 방폭구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = 램프전장 + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = 램프전장 + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
| 전원공급장치 (Power Supply) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 입력 전원 | AC220V, 1P/3P, 60 Hz | |||||||
| SCR | 모델 | LT-2050A | LT-2030A | LT-2050A | LT-2075A | LT-2030A | LT-2050A | LT-2050A |
| 용량 (A) | 50A | 30A | 50A | 75A | 30A / 30A | 50A / 50A | 50A / 50A | |
| 구간 제어 | PLC 및 자동제어시스템을 위한 리모트(외부) 제어 및 감시 신호 (5 ~ 24V 접점) | |||||||
| 제어 인터페이스 | 제어신호 (External a Unit) |
램프 On 신호 | ||||||
| 램프 Off 신호 | ||||||||
| 출력 제어 신호 (0 ~ 100%) | ||||||||
| 상태신호 (Unit a External) |
램프 점등 신호 | |||||||
| 램프 점등실패 신호 | ||||||||
| 냉각팬 에러 신호 | ||||||||
| 과열 경보 신호 | ||||||||
| 과전류 신호 | ||||||||
| 운용 모드 | 자동 / 수동 | |||||||
| HMI (Human Machine Interface) |
터치 스크린 (선택사양) | |||||||
| 사이즈 | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
| 전원박스 재질 | 스테인레스 스틸 / 스틸 | |||||||
| 중량 (kg) | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
| 방폭 구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.

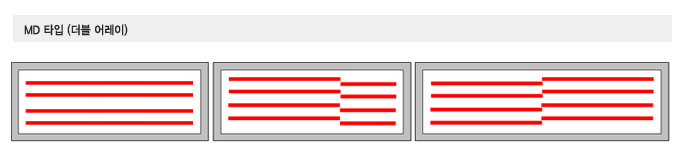

| MD 타입 (더블 어레이) | ||||||
|---|---|---|---|---|---|---|
| 항목 | 모 델 (라인수 & 용량) | |||||
| MD4-13 | MD3-11 | MD6-19 | MD3-13 | MD6-25 | MD6-25 | |
| 모듈 하우징 (Module Housing) 길이 (L) |
1470 | 1470 | 1470 | 1820 | 1820 | 1820 |
| 모듈 사이즈 폭 (W) | 300 | 300 | 600 | 900 | 900 | 900 |
| 높이 (H) | 350 | 350 | 350 | 350 | 350 | 350 |
| 램프 배열방식 (컨베이어 방향기준) |
횡 | 횡 | 횡 | 횡 | 종 | 종 |
| 하우징 재질 (SUS / Steel) | ○ | ○ | ○ | ○ | ○ | ○ |
| 유효 건조폭 (mm) | 950 | 950 | 950 | 1300 | 1300 | 1300 |
| 발광장 (mm) | 700 | 350 | 700 | 350 | 700 | 700 |
| 전장 (mm) | 850 | 500 | 850 | 500 | 850 | 850 |
| MIR 램프 용량 (W) | 2100 | 1050 | 2100 | 1050 | 2100 | 2100 |
| Wattage / Cm (W/Cm) | 30 W/Cm | |||||
| 램프 전압 (V) | 110 | 55 | 110 | 55 | 110 | 110 |
| 램프수량 (EA) | 4 | 3 | 6 | 6 | 6 | 12 |
| 모듈 용량 (kW) | 8.4 | 4.2 | 12.6 | 6.3 | 12.6 | 12.6 |
| 입력 전원 | 220V, 1P | 220V, 1P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P |
| 냉각방식 (공냉식) | ○ | ○ | ○ | ○ | ○ | ○ |
| 리플렉터 (스테인레스 / 알루미늄) | ○ | ○ | ○ | ○ | ○ | ○ |
| 방폭구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA |
※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장 × ? 개수) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장 × ? 개수) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
| 전원공급장치 (Power Supply) | ||||||
|---|---|---|---|---|---|---|
| 입력 전원 | AC220V, 1P/3P, 60 Hz | |||||
| SCR | 모델명 | LT-2075A | LT-2050A | LT-2075A | LT-2050A | LT-2100A |
| 용량 (A) | 75A | 50A | 75A | 50A | 100A | |
| 구간 제어 | 1 Zone | |||||
| 제어신호 (External a Unit) | PLC 혹은 자동제어시스템을 위한 원격(외부) 제어 및 감시신호 (5~24V 접점) | |||||
|
램프 On 신호 램프 Off 신호 출력 제어 신호 (0~100%) |
||||||
| 감시신호 (Unit a External) |
램프 점등 신호 램프 점등실패 신호 냉각팬 에러 신호 과열 경보 신호 과전류 신호 |
|||||
| 운용 모드 | 자동 / 수동 | |||||
| HMI (Human Machine Interface) | 터치 스크린 (선택사양) | |||||
| 사이즈 | TBA | TBA | TBA | TBA | TBA | TBA |
| 전원박스 재질 | 스테인레스 스틸 / 스틸 | |||||
| 중량 (kg) | TBA | TBA | TBA | TBA | TBA | TBA |
| 방폭 구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA |
※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
| 모 델 (라인수 & 용량) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 항목 | MT03-10 | MT6-19 | MT9-28 | MT3-13 | MT6-25 | MT9-38 | MT3-19 | MT6-38 | |
| 모듈 하우징 (Module Housing) | |||||||||
| 길이 (L) | 1520 | 1520 | 1800 | 1870 | 1870 | 1870 | 2570 | 2570 | |
| 폭 (W) | 300 | 600 | 900 | 300 | 600 | 900 | 600 | 900 | |
| 높이 (H) | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
| 램프 배열방식 (컨베이어 방향기준) | 횡 | 횡 | 횡 | 횡 | 횡 | 종 | 횡 | 횡 | |
| 하우징 재질 (SUS / Steel) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 유효 건조폭 (mm) | 950 | 950 | 1300 | 1300 | 1300 | 1300 | 2000 | 2000 | |
| MIR 램프 | |||||||||
| 발광장 (mm) | 700 | 350 | 700 | 350 | 700 | 350 | 700 | 700 | |
| 전장 (mm) | 850 | 500 | 850 | 500 | 850 | 500 | 850 | 850 | |
| 램프 용량 (W) | 1050 | 1050 | 2100 | 1050 | 2100 | 1050 | 2100 | 2100 | |
| Wattage / Cm (W/Cm) | 30 W/Cm | ||||||||
| 램프 전압 (V) | 55 | 55 | 55 | 110 | 55 | 110 | 55 | 110 | |
| 램프수량 (EA) | 9 | 18 | 27 | 3 | 6 | 12 | 9 | 18 | |
| 모듈 용량 | |||||||||
| 용량 (kW) | 8.4 | 12.6 | 16.3 | 6.3 | 12.6 | 19.8 | 18.9 | 37.8 | |
| 모듈용량 (kW) | 8.4 | 19.8 | 29.7 | 8.4 | 19.8 | 29.7 | 18.9 | 37.8 | |
| 입력 전원 | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | |
| 냉각방식 (공냉식) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 리플렉터 (스테인레스 / 알루미늄) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 방폭구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA | |
※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장 + 200) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장 + 200) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.
| 전원공급장치 (Power Supply) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 입력 전원 | AC220V, 1P/3P, 60 Hz | |||||||
| SCR | 모델명 | LT-2050A | LT-2075A | LT-2100A | LT-2050A | LT-2100A | LT-2075A | LT-2075A |
| 용량 (A) | 50A | 75A | 100A | 50A | 100A | 75A - 2 | 75A - 2 | |
| 구간 제어 | 1 Zone | 1 Zone | 1 Zone | 1 Zone | 1 Zone | 3 Zone | 3 Zone | |
| 제어신호 (External a Unit) |
PLC 혹은 자동제어시스템을 위한 원격(외부) 제어 및 감시신호 (5 ~ 24V 접점) | |||||||
|
램프 On 신호 램프 Off 신호 출력 제어 신호 (0 ~ 100%) |
||||||||
| 감시신호 (Unit a External) |
램프 점등 신호 | |||||||
| 램프 점등실패 신호 | ||||||||
|
냉각팬 에러 신호 과열 경보 신호 과전류 신호 |
||||||||
| 운용 모드 | 자동 / 수동 | |||||||
| HMI (Human Machine Interface) |
터치 스크린 (선택사양) | |||||||
| 사이즈 | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
| 전원박스 재질 | Stainless Steel or Steel (Optional) | |||||||
| 중량 (kg) | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
| 방폭 구조 (선택사양) | TBA | TBA | TBA | TBA | TBA | TBA | TBA | TBA |
※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.

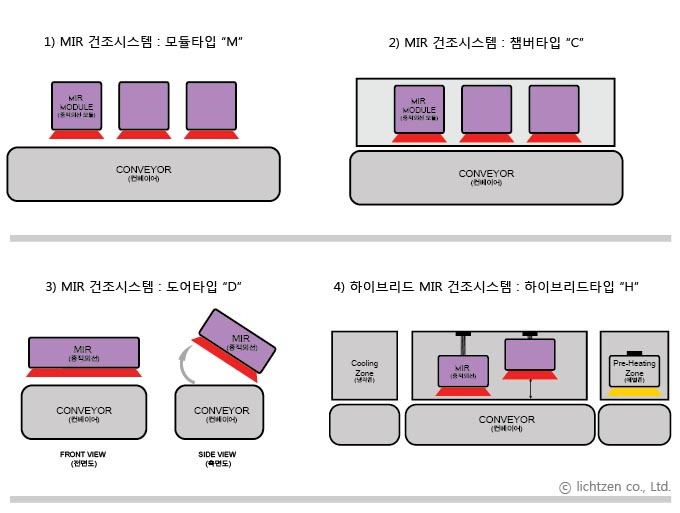

시스템 구성방법

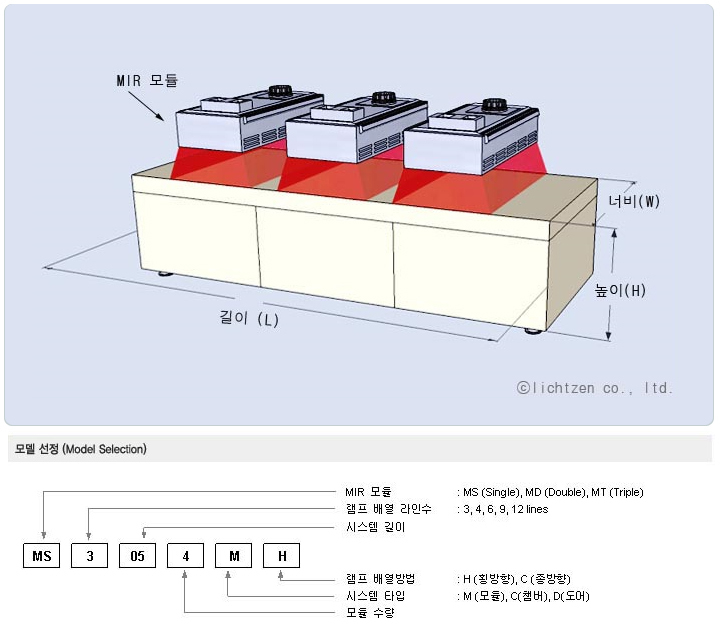

시스템 사양
| 항목 | 모 델 (사이즈) | 비고 | |||||
|---|---|---|---|---|---|---|---|
| MS 3054 H | MS 6053 H | MS 9108 H | MS 12063 C | MS 21063 C | |||
| 길이 (L) mm | 5000 | 5000 | 10000 | 6000 | 9000 | 모듈형 기준 | |
| 폭 (W) mm | 1070 | 1070 | 1070 | 1070 | 1070 | ||
| 높이 (H) mm | 1350 | 1350 | 1350 | 1350 | 1350 | ||
| 컨베이어 높이 (Hc) mm | 800 | 800 | 800 | 800 | 800 | ||
| 모듈 높이 조절장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | ||
| 컨베이어 속도 (m/min) | 0 ~ 5 | 0 ~ 5 | 0 ~ 5 | 0 ~ 5 | 0 ~ 5 | ||
| 컨베이어 재질 | 테프론 / SUS | 테프론 / SUS | 테프론 / SUS | 테프론 / SUS | 테프론 / SUS | 메쉬 벨트 | |
| 컨베이어 센터 조절장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | ||
| 흡착 시스템 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | ||
| 정전기 제거장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | ||
| 모듈 수량 | 4 | 3 | 8 | 3 | 3 | ||
| 모델 | MS3-6 | MS6-13 | MS9-19 | MS12-13 | MS21-25 | ||
| 길이 (L) mm | 1070 | 1070 | 1070 | 1000 | 1000 | ||
| 폭 (W) mm | 200 | 400 | 900 | 460 | 460 | ||
| 높이 (H) mm | 350 | 350 | 350 | 350 | 350 | ||
| 램프 배열 방법 | 횡 | 횡 | 횡 | 종 | 종 | ||
| 하우징 재질 (SUS / Steel) | ○ | ○ | ○ | ○ | ○ | ||
| 유효 건조폭 (mm) | 600 | 600 | 600 | 800 | 800 | ||
| 발광장 (mm) | 700 | 700 | 700 | 350 | 350 | ||
| 전장 (mm) | 850 | 850 | 850 | 1050 | 1050 | ||
| 램프 용량 (W) | 2100 | 2100 | 2100 | 1050 | 1050 | ||
| Wattage / Cm (W/Cm) | 30 W/Cm | ||||||
| 램프 전압 (V) | 110 | 110 | 110 | 55 | 55 | ||
| 램프 수량 (EA) | 4 | 3 | 6 | 12 | 12 | ||
| 모듈 용량 (kW) | 8.4 | 6.3 | 12.6 | 18.9 | 25.2 | ||
| 모듈 중량 (kg) | 118 | 103 | 168 | 204 | 204 | ||
| 입력 전원 | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | ||
| 배기 | N/A | N/A | N/A | ○ | ○ | ||
| 냉각 (공냉) | ○ | ○ | ○ | ○ | ○ | ||
| 리플렉터 (SUS / 알루미늄) | ○ | ○ | ○ | ○ | ○ | ||
| 방폭구조 (선택사양) | N/A | N/A | N/A | N/A | N/A | ||
※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 건조로 길이 = 가변, 건조로 폭 : (챔버형 = 모듈길이 + 300mm), (모듈형 = 모듈길이), 건조로 높이 = 800mm + 가변.
| 전원공급장치 (Power Supply) | |||||||
|---|---|---|---|---|---|---|---|
| 입력 전원 | AC220V, 1P/3P, 60 Hz | ||||||
| SCR | 모델 | LT-2030A | LT-2050A | LT-2075A | LT-2030A | LT-2050A | |
| 용량 (A) | 30A | 50A | 75A | 30A / 30A | 50A / 50A | ||
| 수량 (Ea) | 4 | 3 | 8 | 3/3 | 3/3 | ||
| 모듈 존 제어 | ○ | ○ | ○ | ○ | ○ | ||
| 가열 존 제어 | 1 Zone | 1 Zone | 1 Zone | 3 Zone | 3 Zone | ||
| 제어 인터페이스 |
제어신호 (External a Unit) |
PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점) | |||||
| 램프 On 신호 | |||||||
| 램프 Off 신호 | |||||||
| 출력 제어 신호 (0 ~ 100%) | |||||||
| 상태신호 (Unit a External) |
램프 점등 신호 | ||||||
| 램프 점등실패 신호 | |||||||
| 냉각팬 에러 신호 | |||||||
| 과열 경보 신호 | |||||||
| 과전류 신호 | |||||||
| 운용 모드 | 자동 / 수동 | ||||||
|
HMI (Human Machine Interface) |
터치스크린 | 선택사양 | |||||
| 사이즈 | TBA | TBA | TBA | TBA | TBA | ||
| 외함 재질 | Stainless Steel or Steel | 선택사양 | |||||
| 중량 | TBA | TBA | TBA | TBA | TBA | ||
| 방폭 구조 (선택사양) | TBD | TBD | TBD | TBD | TBD | 선택사양 | |
※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.

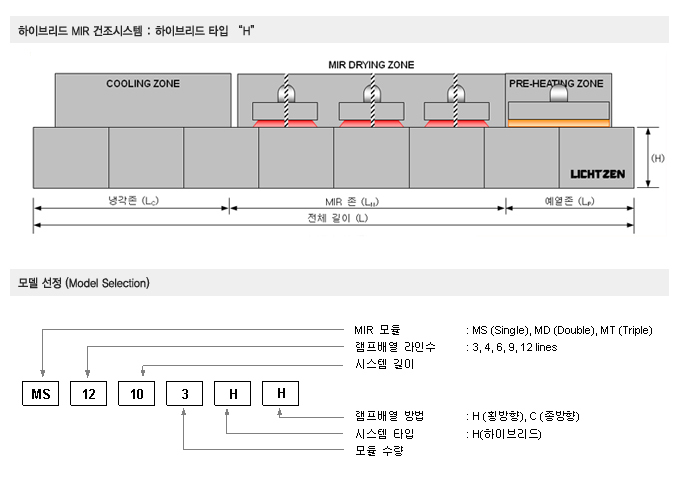

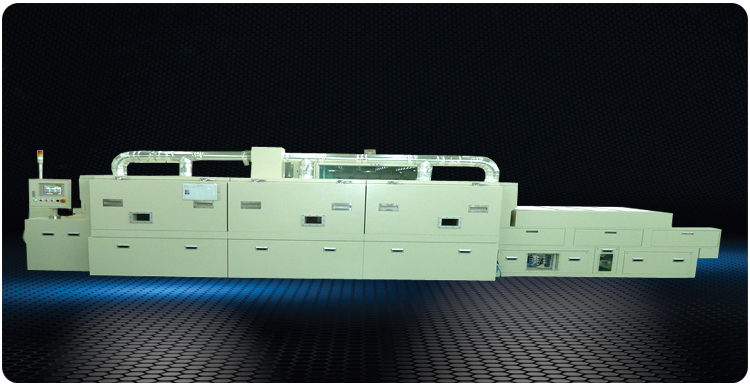

| 항목 | 모 델 (사이즈) | Remark | |||
|---|---|---|---|---|---|
| MS 9158 H | MD 6158 H | MS 12103 H | MS 24156 H | ||
| 시스템 (System) | |||||
| 길이 (L) mm | 15000 | 15000 | 10000 | 13000 | 챔버형 기준 |
| 폭 (W) mm | 1370 | 2120 | 1300 | 1300 | |
| 높이 (H) mm | 1350 | 1350 | 1350 | 1350 | |
| 컨베이어 높이 (Hc) mm | 800 | 800 | 800 | 800 | |
| 모듈 높이 조절 장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | |
| 컨베이어 속도 (m/min) | 0 ~ 5 | 0 ~ 5 | 0 ~ 5 | 0 ~ 5 | 메쉬 타입 |
| 컨베이어 재질 | 테프론 / SUS | 테프론 / SUS | 테프론 / SUS | 테프론 / SUS | |
| 컨베이어 센터 조정장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | |
| 흡착 시스템 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | |
| 정전기 제거장치 | 선택사양 | 선택사양 | 선택사양 | 선택사양 | |
| MIR 건조존 (MIR Drying Zone) | |||||
| 건조존 길이 (LM) mm | 8000 | 8000 | 5000 | 5000 | |
| 모듈 수량 | 8 | 8 | 3 | 6 | |
| 모듈 모델 |
MS9-19 | MD6-25 | MS12-13 | MS24-25 | |
| 길이 (L) mm | 1070 | 1820 | 1000 | 1000 | |
| 폭 (W) mm | 900 | 900 | 500 | 1000 | |
| 높이 (H) mm | 350 | 350 | 350 | 350 | |
| 램프 배열 방법 | 횡 | 횡 | 종 | 종 | |
| 하우징 재질 (SUS / Steel) | ○ | ○ | ○ | ○ | |
| 유효 건조폭 (mm) | 600 | 1300 | 800 | 800 | |
| 발광장 (mm) | 700 | 700 | 350 | 350 | |
| 전장 (mm) | 850 | 850 | 500 | 850 | |
| 램프 용량 (W) | 2100 | 2100 | 1050 | 1050 | |
| MIR 램프 Wattage / Cm (W/Cm) |
30 W/Cm | ||||
| 램프 전압 (V) | 110 | 110 | 55 | 55 | |
| 램프 수량 (EA) | 9 | 18 | 6 | 12 | |
| 모듈 용량 (kW) | 18.9 | 25.2 | 12.6 | 25.2 | |
| 입력 전원 | 220V, 3P | 220V, 3P | 220V, 3P | 220V, 3P | |
| 배기 | ○ | ○ | ○ | ○ | |
| 냉각 (공냉) | ○ | ○ | ○ | ○ | |
| 리플렉터 (SUS / 알루미늄) | ○ | ○ | ○ | ○ | |
| 방폭구조 (선택사양) | TBD | TBD | TBD | TBD | |
|
※ 비고 1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다. 2. 건조존 길이 = 가변, 건조존 폭 : (챔버형 = 모듈길이 + 300 mm), (모듈형 = 모듈길이), 건조존 높이 = 800 mm + 가변. |
|||||
| 예열 존 (Pre-Heating Zone) | |||||
|---|---|---|---|---|---|
| 항목 | MS 9158 H | MD 6158 H | MS 12103 H | MS 24156 H | Remark |
| 예열 존 길이 (LP) mm | 2000 | 2000 | 2000 | 2000 | |
| 히터 타입 (MIR / Hot Air) | ○ | ○ | ○ | ○ | 선택사양 |
| 목표 온도 | 80 ℃ | 80 ℃ | 80 ℃ | 80 ℃ | Adjustable |
| 냉각 존 (Cooling Zone) | |||||
|---|---|---|---|---|---|
| 항목 | MS 9158 H | MD 6158 H | MS 12103 H | MS 24156 H | Remark |
| 냉각 존 길이 (LC) mm | 5000 | 5000 | 3000 | 5000 | |
| 냉각 방식 | Air / Cooled Air | Air / Cooled Air | Air / Cooled Air | Air / Cooled Air | |
| 목표 온도 | 40 ℃ | 40 ℃ | 40 ℃ | 40 ℃ | |
| 전원공급장치 (Power Supply) | ||||||
|---|---|---|---|---|---|---|
| 입력 전원 | AC220V, 1P/3P, 60 Hz | |||||
| SCR | 모델 | LT-2075A | LT-2050A | LT-2030A | LT-2030A | LT-2050A |
| 용량 (A) | 75A | 50A | 30A / 30A | 30A | 50A / 50A | |
| 수량 (Ea) | 8 | 16 | 8 | 6 | 6 | |
| 모듈 존별 제어 | 8 Zone | 8 Zone | 3 Zone | 6 Zone | ||
| 가열 존 제어 | 8 Zone | 8 Zone | 3 Zone | 6 Zone | ||
| 제어 인터페이스 |
제어신호 (External a Unit) |
PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점) | ||||
| 램프 On 신호 | ||||||
| 램프 Off 신호 | ||||||
| 출력 제어 신호 (0 ~ 100%) | ||||||
| 감시신호 (Unit a External) |
램프 점등 신호 | |||||
| 램프 점등실패 신호 | ||||||
| 냉각팬 에러 신호 | ||||||
| 과열 경보 신호 | ||||||
| 과전류 신호 | ||||||
| 운용 모드 | 자동 / 수동 | |||||
| HMI (Human Machine Interface) |
터치스크린 | 선택사양 | ||||
| 사이즈 | TBA | TBA | TBA | TBA | TBA | |
| 외함 재질 | Stainless Steel or Steel | 선택사양 | ||||
| 중량 | TBA | TBA | TBA | TBA | TBA | |
| 방폭 구조 (선택사양) | TBD | TBD | TBD | TBD | TBD | 선택사양 |
※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
리트젠
대표: 성수현
경기 군포시 구군포3길 2 (당정동) 리트젠
고객센터: 031-419-6700
사업자등록번호: 113-81-58151
Copyright 리트젠. All rights reserved.
