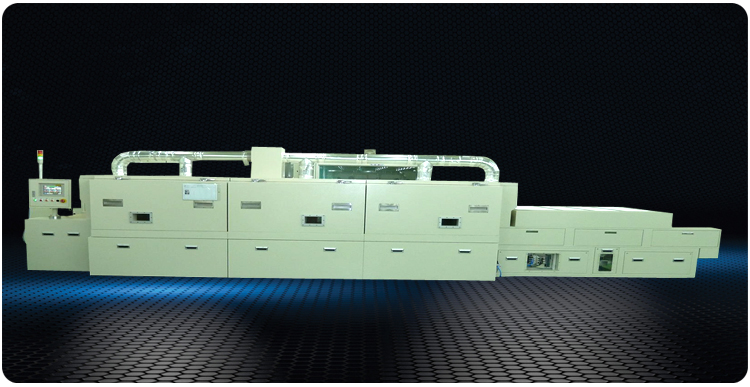

设备业务部 MIR SYSTEMS

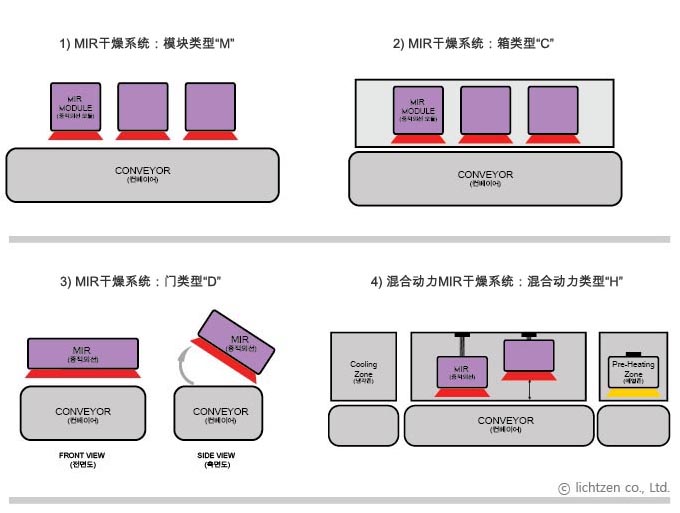

	系统组成方法

	系统规格

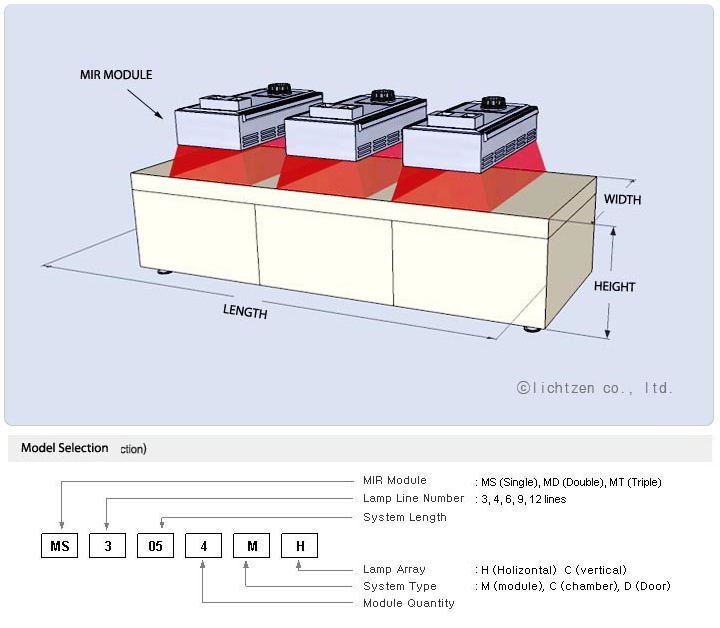

项目		型号（尺寸）
项目		MS 3054 H	MS 6053 H	MS 9108 H	MS 12063 C	MS 21063 C	备注
系统尺寸	长度 (L) mm	5000	5000	10000	6000	6000
	宽度 (W) mm	1070	1070	1070	1000	1000	模型为准
	高度 (H) mm	1350	1350	1350	1350	1350
	输送机高度 (Hc) mm	800	800	800	800	800
模块高度调整设备		可选	可选	可选	可选	可选
输送机速度 (m/min)		0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5
输送机材质		铁氟龙 / SUS	铁氟龙 / SUS	铁氟龙 / SUS	铁氟龙 / SUS	铁氟龙 / SUS	网带
输送机中心调整设备		可选	可选	可选	可选	可选
吸附系统		可选	可选	可选	可选	可选
静电消除设备		可选	可选	可选	可选	可选

模块数量		4	3	8	3	3
模块类型	型号	MS3-6	MS6-13	MS9-19	MS12-13	MS21-25
	长度 (L) mm	1070	1070	1070	1000	1000
	宽度 (W) mm	200	400	900	500	500
	高度 (H) mm	350	350	350	350	350
灯排列方法		横	横	横	纵	纵
外壳材质 (SUS / Steel)		○	○	○	○	○
有效干燥幅度 (mm)		600	600	600	800	800
MIR 灯	弧长 (mm)	700	700	700	350	350
	总长度 (mm)	850	850	850	500	500
	灯容量 (W)	2100	2100	2100	1050	1050
	Wattage / Cm (W/Cm)	30 W/Cm
	灯电压 (V)	110	110	110	55	55
模块容量	灯数量 (EA)	3	6	9	12	24
	模块容量 (kW)	6.3	12.6	18.9	12.6	25.2
	输入电源	220V, 3P	220V, 3P	220V, 3P	220V, 3P	220V, 3P
排气		N/A	N/A	N/A	N/A	N/A
冷却（气冷）		○	○	○	○	○
反光镜（SUS/铝）		○	○	○	○	○
防爆结构（可选）		N/A	N/A	N/A	N/A	N/A

※ 备注
1. MIR灯的结构或排列方法可按照顾客的要求用不同于上述的结构组成。
2. 干燥炉长度=可变，干燥炉宽度：（箱型=模块长度+300mm），（模块型=模块长度），
2. 干燥炉高度=800mm+可变。

电源供应设备
输入电源		AC220V, 1P/3P , 60 Hz
SCR	型号	LT-2030A	LT-2050A	LT-2075A	LT-2030A	LT-2050A
	容量 (A)	30A	50A	75A	30A / 30A	50A / 50A
	数量 (Ea)	4	3	8	3/3	3/3
模块区控制		○	○	○	○	○
加热区控制		1 Zone	1 Zone	1 Zone	3 Zone	3 Zone
控制界面	控制信号	PLC及自动控制系统使用的远程(外部)控制及监测信号(5 ~ 24V接触点)
		灯On信号
		灯On信号
		输出控制信号
	状态信号	灯亮灯信号
		灯亮灯失败信号
		冷却风扇出错信号
		过热警报信号
		过电流信号
操作模式		自动/手动
HMI (Human Machine Interface)		触摸屏					可选
尺寸		TBA	TBA	TBA	TBA	TBA
外箱材质		Stainless Steel or Steel					可选
重量		TBA	TBA	TBA	TBA	TBA
防爆结构（可选）		TBD	TBD	TBD	TBD	TBD	可选

※ 备注
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 上述规格以外的产品，可按照用户的用户定制型制作。

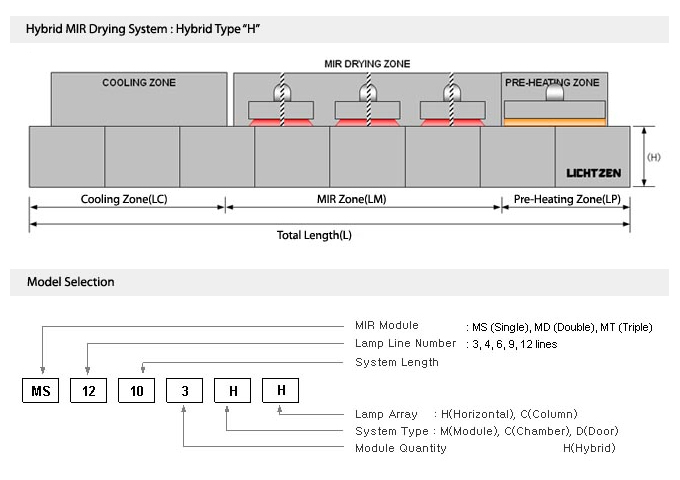

项目		型号（尺寸）
项目		MS 9158 H	MD 6158 H	MS 12103 H	MS 24156 H	Remark
系统 (System)
系统尺寸	长度 (L) mm	15000	15000	10000	13000
	宽度 (W) mm	1370	2120	1300	1300	箱型为准
	高度 (H) mm	1350	1350	1350	1350
	输送机高度 (Hc) mm	800	800	800	800
模块高度调整设备		可选	可选	可选	可选
输送机速度 (m/min)		0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5
输送机材质		铁氟龙 / SUS	铁氟龙 / SUS	铁氟龙 / SUS	铁氟龙 / SUS	网眼型
输送机中心调整设备		可选	可选	可选	可选
吸附系统		可选	可选	可选	可选
静电消除设备		可选	可选	可选	可选
MIR干燥区 (MIR Drying Zone)
干燥区长度 (LM) mm		8000	8000	5000	5000
模块数量		8	8	3	6
模块类型	型号	MS9-19	MD6-25	MS12-13	MS24-25
	长度 (L) mm	1070	1820	1000	1000
	宽度 (W) mm	900	900	500	500
	高度 (H) mm	350	350	350	350
灯排列方法		横	横	纵	纵
外壳材质 (SUS / Steel)		○	○	○	○
有效干燥幅度 (mm)		600	1300	800	800
MIR 灯	弧长 (mm)	700	700	350	350
	总长度 (mm)	850	850	500	500
	灯容量 (W)	2100	2100	1050	1050
	Wattage / Cm (W/Cm)	30 W/Cm
	灯电压 (V)	110	110	55	55
模块容量	灯数量 (EA)	9	12	12	24
	模块容量 (kW)	18.9	25.2	12.6	25.2
	输入电源	220V, 3P	220V, 3P	220V, 3P	220V, 3P
排气		○	○	○	○
冷却（气冷）		○	○	○	○
反光镜（SUS/铝）		○	○	○	○
防爆结构（可选）		TBD	TBD	TBD	TBD

※ 备注
1. MIR灯的结构或排列方法可按照顾客的要求用不同于上述的结构组成。
2. 干燥炉长度=可变，干燥炉宽度：（箱型=模块长度+300mm），（模块型=模块长度），
2. 干燥炉高度=800mm+可变。

预热区 (Pre-Heating Zone)
预热区长度 (LP) mm	2000	2000	2000	2000
加热器类型 (MIR / Hot Air)	○	○	○	○	可选
目标温度	80 ℃	80 ℃	80 ℃	80 ℃	Adjustable

冷却区 (Cooling Zone)
冷却区长度 (LC) mm	5000	5000	3000	5000
冷却方式	Air / Cooled Air	Air / Cooled Air	Air / Cooled Air	Air / Cooled Air
目标温度	40 ℃	40 ℃	40 ℃	40 ℃

电源供应装置 (Power Supply)
输入电源		AC220V, 1P/3P, 60 Hz
SCR	型号	LT-2075A	LT-2050A	LT-2030A	LT-2050A
	容量 (A)	75A	50A	30A / 30A	50A / 50A
	数量 (Ea)	8	16	6	6
按照各模块区控制		○	○	○	○
加热区控制		8 Zone	8 Zone	3 Zone	6 Zone
控制界面	控制信号 (External a Unit)	PLC及自动控制系统使用的远程(外部)控制及监测信号(5 ~ 24V接触点)
		灯On信号
		灯Off信号
		输出控制信号（0~100%）
	检测信号 (Unit a External)	灯亮灯信号
		灯亮灯失败信号
		冷却风扇出错信号
		过热警报信号
		过电流信号
操作模式		自动/手动
HMI (Human Machine Interface)		触摸屏				可选
尺寸		TBA		TBA	TBA
外壳材料		Stainless Steel or Steel				可选
重量		TBA		TBA	TBA
防爆结构（可选）		TBD		TBD	TBD	可选

※ 备注
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 上述规格以外的产品，可按照用户的用户定制型制作。
